安吉县体育馆网架网架设计原则
1.网架结构的外荷载按静力等效的原则，将节点所辖区域内的荷载集中作用在节点上。结构分析时忽略节点刚度的影响，假定节点为铰接，杆件只承受轴向力。具体设计网架时采用空间桁架位移法，即网架节点的三个线位移为未知量，所有杆件为承受轴向力的铰接杆系有限元法，并利用计算机进行内力和位移计算。
材料：
1. 钢材采用Q235B钢、Q345B钢，其质量应符合现行国家标准《碳素结构钢》GB/T700-2006和《低合金高强度结构钢》GB/T1591-2008规定,钢管采用无缝钢管,符合现行国家标准《结构用无缝钢管》GB/T8162-2008,钢材到场后除应有钢材出厂证明外,还必须按有关规定进行抽样复验,所有钢材应有抗拉强度、伸长率、 屈服点、常温冲击韧性
及碳、硫、磷含量的合格保证，同时满足如下要求：
（1）碳当量Q345：Ceq≤0.42%。
（2）钢材的抗拉强度与屈服强度实测值的比值不应小于1.2。
（3）钢材应有明显的屈服台阶，且伸长率不应小于20%。
（4）钢材应有良好的焊接性和合格的冲击韧性。
（5）应在质量证明书中注明用于计算碳当量以及焊接裂纹敏感性指数的化学成分。
（6）钢板公差要求：钢板的尺寸、外形、重量及容许偏差应符合
《热轧钢板和钢带的尺寸、外形、重量及容许偏差》（GB/T709-1988）的要求

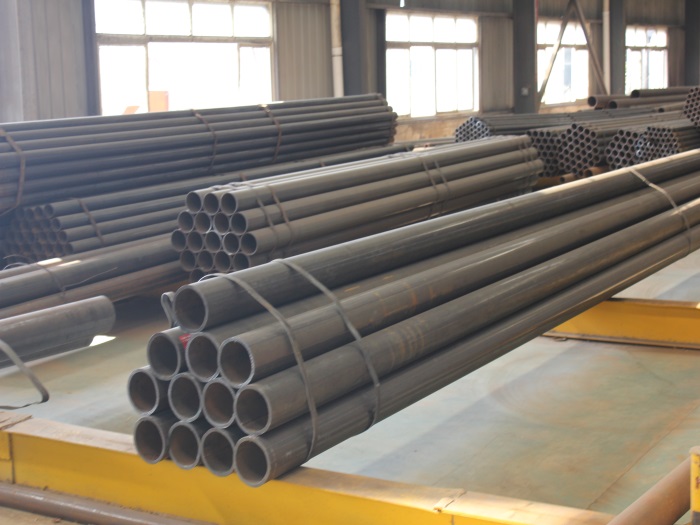

（7）钢管管材: 外径: 0.2% d（正偏差）
圆度: 管形截面公称直径的0.5%，+2mm (取最小值)（正偏差）
壁厚: +8% （正偏差）
2、焊条：自动或半自动焊时,采用H08A焊丝,其性能应符合(GB/T14958-94)的规定;手工焊时,Q235钢采用E4301和E4303型号的焊条,其性能应符合(GB5118-85)的规定,Q345B钢采用E50**型焊条,其性能应符合(GB/T5118)的规定。
